活性炭吸附系统工艺说明

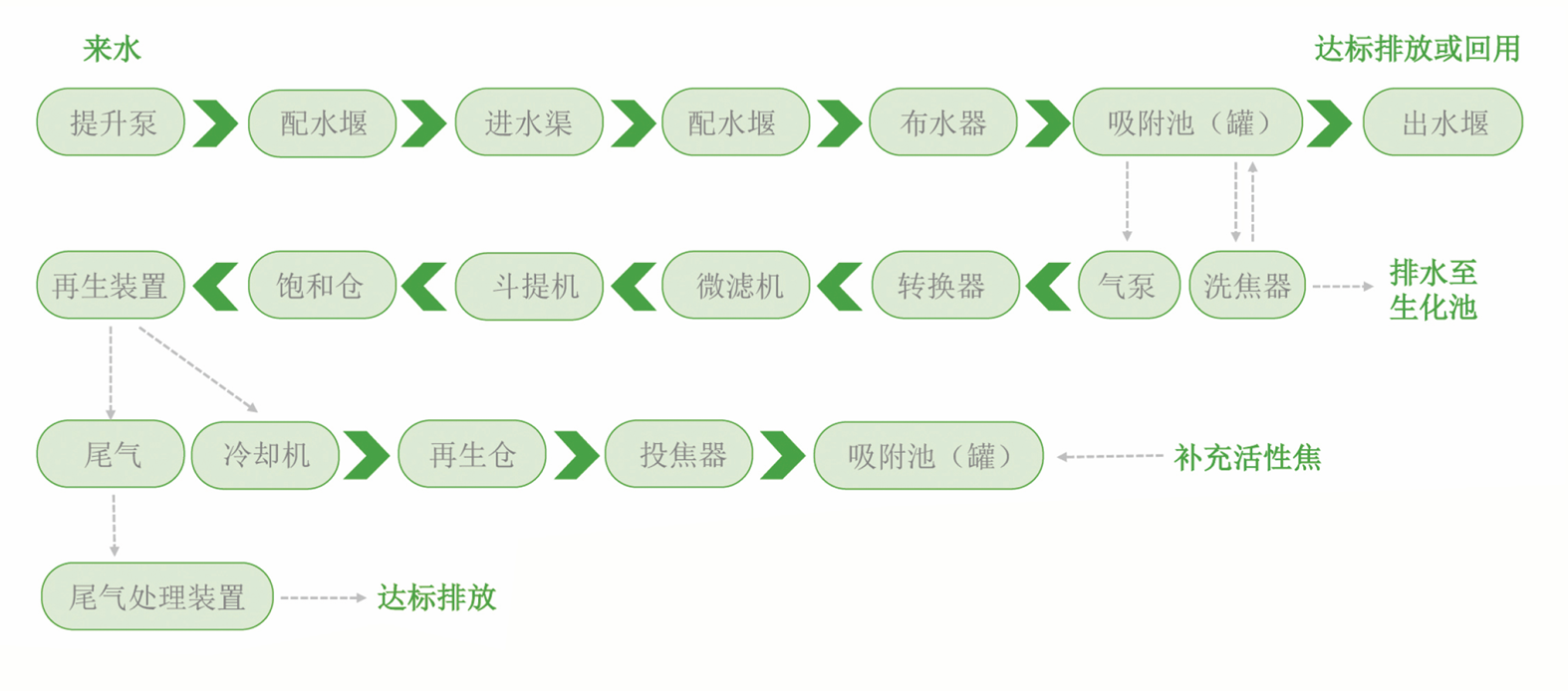

      本工艺包括:吸附系统;输送系统;再生系统三部分。
活性炭吸附池有多个并联运行的吸附组组成，每组又有多个吸附单元，每单元内安装PP材料的吸附器一套,其下部为60度倾角的八棱倒锥斗底。池上有出水槽及三角堰,池内装煤质破碎颗粒活性炭。每组一个配水用电动堰门，原水经变径进水管及吸附器底部的布水器,由下向上通过活性炭床,经吸附过滤处理后从吸附池上部三角堰槽汇集排出。吸附过程中，通过设在吸附器底部的空气泵，将被污染的活性炭提到吸附器顶部的“洗炭器”,洗去SS后，净炭靠自重返回炭床上部，洗碳废水自废水管排至进水泵站。
活性炭饱和后，利用空气提升泵通过“转换器”将饱和炭提出，输送至微滤机，脱水后经“斗式提升机”提升入“饱和炭料仓”再进入“活性炭再生炉”再生。再生炭经“冷却机”、“斗式提升机”进入“再生炭料仓”，由“水力输送器”送至已抽空的吸附池。整个“吸附”、“再生”过程，活性炭在一个封闭的系统内全自动连续操作。
